目前，我國屋頂風機的風帽材料通常采用玻璃鋼，其垂直投影大多是圓形，具有結構簡單、制造方便、價格低廉等特點。但由于風帽采用整體組裝固定結構，特別是大型風機配套電機一般質量超過100kg，當風機檢修時需拆除風帽、葉輪及電機后才可進入風機內部，且用戶一時找不到合適的起吊工具，給設備的檢修帶來許多不便和安全隱患。

1、風帽開啟裝置設計

        為解決上述的技術問題，現介紹一種風帽在一定角度范圍內可任意角度開啟的屋頂風機風帽開啟裝置，風帽的開啟是通過電動推桿來完成，以方便設備檢修。

1.1 設計方案

        風機機號No2.8～9手動單開啟；No10～14電動或手動單開啟；No15～28電動雙開啟。

1.2 開啟角度

        單開啟為0～75°；雙開啟為0～60°。

1.3 風帽結構

        風帽材料根據設計壽命及室外氣象條件，保證能承受可能出現的風雪載荷，材料可選用不銹鋼，厚度為2mm左右；風帽為流線扁平形，外形垂直投影為正方形，風帽內部設有導流罩呈流線形，以盡可能減小排風阻力。風帽的外形尺寸能確保遮蓋住屋頂風機，以確保不使室外雨、雪飄落到屋頂風機筒內。對于小機號單開啟風帽可整體模壓成型，對于大機號雙開啟風帽由左風帽和右風帽連接，連接處設有密封件以防接縫處滲水，單風帽或雙風帽（左右風帽）上設有多條加強肋，以提高風帽的剛度。雙開啟及單開啟風帽關閉狀態下結構示意圖見圖1和圖2。

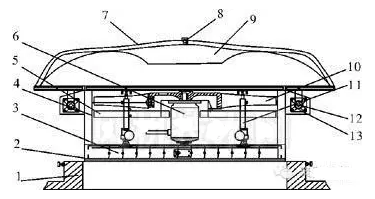

圖1　雙開啟風帽關閉狀態下的結構示意圖

1.基礎　2.機座 3.電動風閥 4.風筒 5.電機支架 6.電機 7.風帽 8.密封件 9.導流罩 10.葉輪 11.電動推桿 12.轉動軸 13.帶座法蘭型軸承

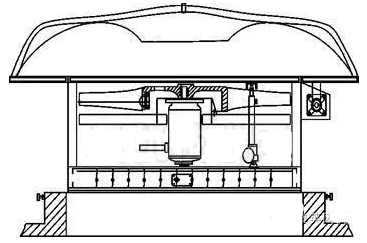

圖2　單開啟風帽關閉狀態下結構示意圖

1.4 　風帽開啟支撐結構及連接裝置

        風帽開啟方式可以采用電動推桿，其傳動機構原理：電機帶動蝸桿轉動，蝸桿帶動蝸輪轉動，蝸輪連動絲杠轉動，絲杠上裝有螺母，當絲杠轉動時帶動螺母移動，螺母連接推桿作直線運動，控制推桿的旋轉方向實現推桿伸縮。電動推桿伸縮端鉸鏈連接風帽，另一端固定在電動風閥平面上。風帽下方開啟支承點連接轉動軸，該轉動軸的兩端各裝有固定在風筒壁上的帶座法蘭型軸承，從而可以使風帽開啟時繞支點靈活轉動。

2、葉輪、電機起吊機構設計安裝

       可在這輸入內容，- 微信圖文排版,微信圖文編輯器,微信公眾號編輯器，微信編輯首選。

      首先設計如圖3和圖4所示用于葉輪、電機起吊的框架，在電機支架上設有安裝框架的孔，使用時將框架插入電機支架的兩邊起吊工藝孔中螺母固定，然后在起吊框架上裝上手拉葫蘆，用手拉葫蘆起吊葉輪或電機，這樣葉輪或電機垂直起吊既方便又安全。

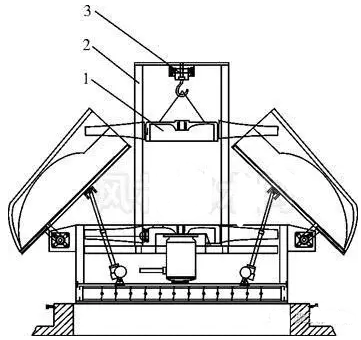

圖3　雙開啟風帽葉輪起吊示意圖

1.葉輪 　2.起吊框架　 3.手拉葫蘆

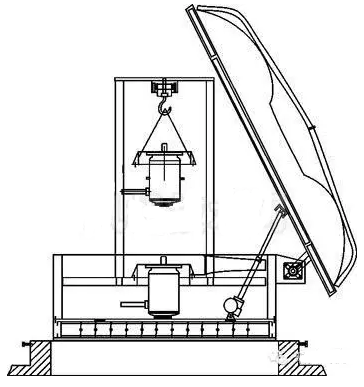

圖4　單開啟風帽電機起吊示意圖

3、九洲風機結論

總結屋頂風機風帽開啟裝置具有以下優點。

        （1）電動控制風帽開啟角度，開啟角度能滿足風機檢修需要，方便風機檢修。

        （2）降低了勞動強度，改善了勞動條件。

        （3）能與起吊框架和手拉葫蘆配合使用，葉輪或電機移出方便、安全，提高了用戶對風機檢修工作的效率。
